EUROPCORR®

EuropCorr® 两寸高压 化学药剂加注/取样组件

•

•

•

•

•

化学缓蚀剂是控制管线、容器等内部产品腐蚀或达到腐蚀最小化的最实用的预防维护方法之一。

当系统在满负荷压力运行情况下，使用EuropCorr®的加注和取样系统简单、可靠、安全、便捷地将缓蚀剂连续性的或间歇的加注进管道或容器中是一种控制腐蚀的有效方法。

加注/取样管在系统带压的情况下可以被取出，进行清理。此外，可以使用多种加注设备和系统为一个给定的应用条件提供最有效的药剂输送和喷洒能力。

化学药剂的加注和过程流体的取样是任何腐蚀控制系统的两个主要需求。EuropCorr® 的加注和取样设备提供了这样的性能并可实现在线带压工作。拆装工具和一些备件与使用同样通路系统的腐蚀检测设备通用，因此降低了部分成本。EuropCorr®加注系统中的大部分部件可与EuropCorr®取样系统的互换使用。EuropCorr®的取样系统提供了一种在带压情况下从管线或容器中提取介质样本的方法。可拆卸式加注/取样系统包含一个T型底座、一个实心堵头组件，一根配套加注/取样螺母的管子。在一些应用中，出于加注目的可能需要在管子上添加一个喷嘴。通过安装在T型底座的短管和截止阀或法兰短管与加注液体源或取样输送点连接来实现加注/取样功能。如果无论任何原因造成加注系统内的压力低于管线压力，则可能发生系统内的液体流向加注系统，为避免这种情况，可选择添加一个止回阀。

规格

最大工作压力为6,000psi (420 Bar)，最大工作温度500 °F (260°C)。底座的本体采用锻造的碳钢A105N/ A350LF2圆棒制成。法兰底座由长焊颈法兰制成。实心堵头、加注/取样螺母和管、阀门和短管都采用不锈钢进行加工。为了满足几乎所有应用条件的要求，我们也可以提供其他材质/设计。EuropCorr®可提供完整的底座，包括标准的2寸机械式系统和液压式液压式通路系统。

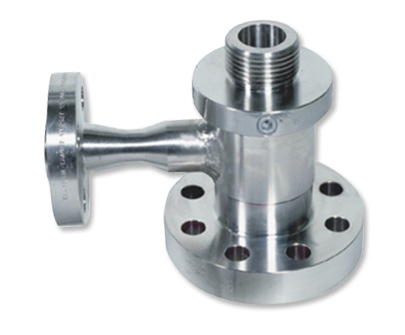

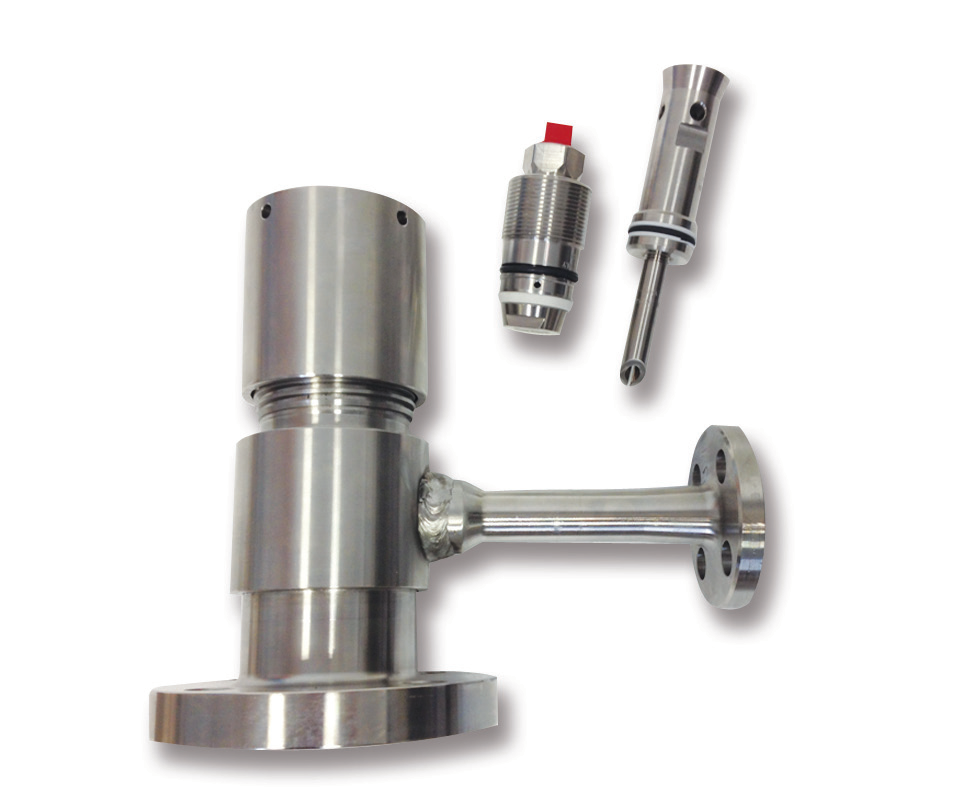

1. 加注/取样底座和实芯堵头组件

当需要加注化学药剂或工艺取样时，最好是使用一个带三通的底座。带三通的底座是加注/取样应用的标准装置，因为它允许在不停机的情况下向工艺系统中添加服务装置。T型三通底座可用于所有安装类型上: 坡口焊接、对焊焊接和法兰式。T型底座就是一个一侧含有一个1/4,” 1/2”, 3/4”, 或 1” NPT 螺纹出口的底座，也可选择承插焊接、对焊焊接和法兰管座来适应服务要求。螺纹三通不推荐用于酸性环境。如果需要，一侧的三通连接可使用一个管塞来关闭，这样三通型底座就可以被当做非三通型底座，提供给挂片/探头和其他装置来使用了。

2. 加注/取样螺母

加注/取样螺母取代了安装在底座组件内部的实芯堵头螺母，将加注/取样管固定到位，将要添加的药剂引流至加注管或直接进入雾化装置。device, 雾化装置可以最有效地散布加注药剂。加注/取样螺母在底座本体上方的内壁上有一个泄放口，螺母上的O型圈密封了底座内部的孔，因此加注药剂只能流向加注管，保证了加注的液体只能被输送到要求的点上。螺母有1/4” 或 1/2” NPT 螺纹或3/4”承插焊接连接形式，可以连接不同尺寸的加注/取样管或喷嘴。.

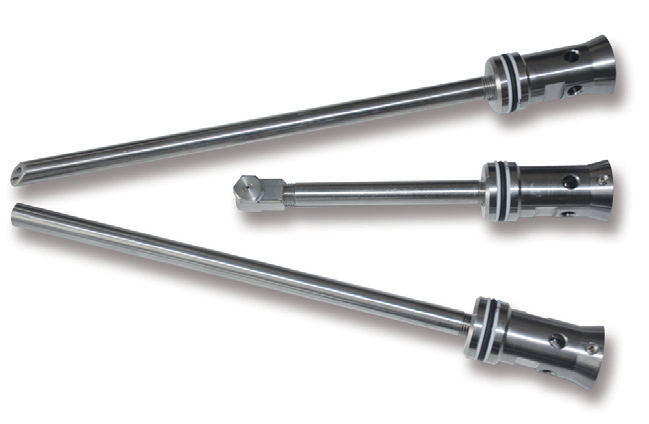

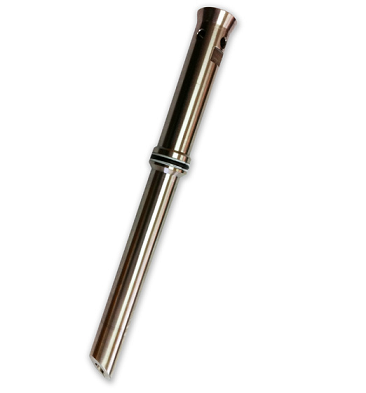

3. 加注/取样管

加注管或取样管可用于不同的应用情况下。加注管是加注药剂从加注螺母到工艺管线的路径。标准的EuropCorr®加注管有1/4,” 1/2” NPT 和 3/4” 承插焊接等
尺寸来匹配例如相同尺寸的NPT加注螺母。加注/取样零件的标准材质是AISI 316L。

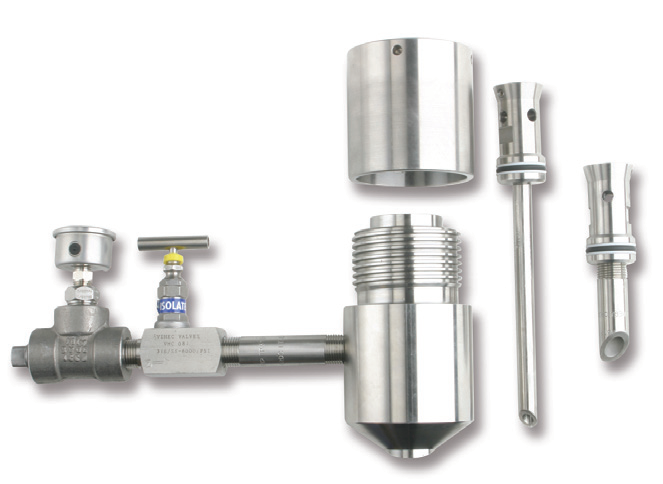

4. 螺纹短管，截止阀和管塞

短管和截止阀连接在EuropCorr®标准的加注/取样系统的高压T型底座组件上。标准的阀门有一个直的流体通道。当需要时，可以使用一个管塞将底座密封住。这时
底座将作为一个标准的非三通管座，供给腐蚀挂片和探头使用。如果三通被管塞密封了，三通的出口无法再次启用，除非系统泄压。
